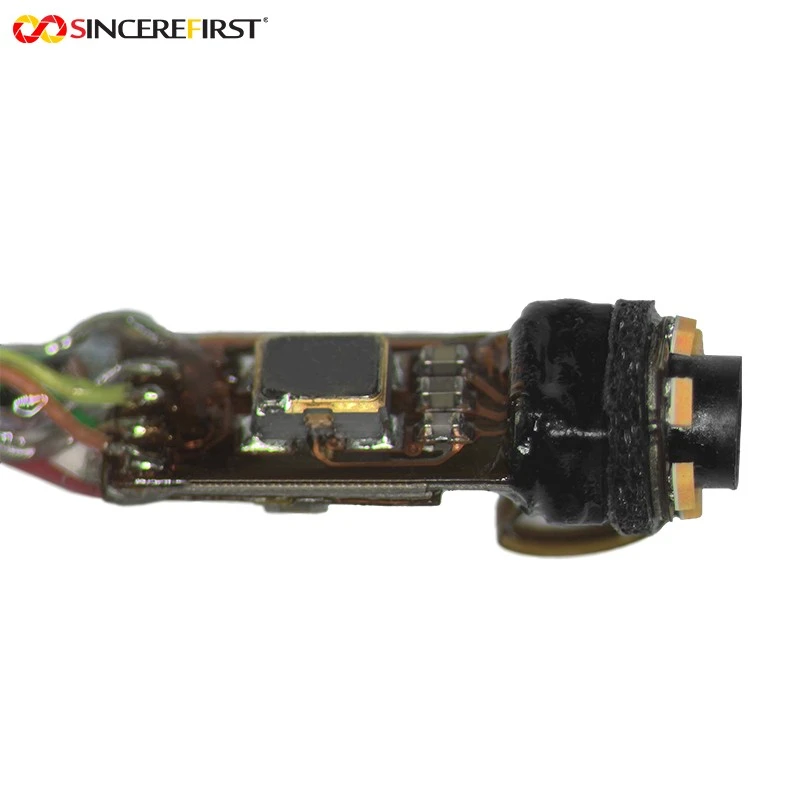

Industrijski i medicinski modul kamere za endoskop 1MP 720P OV9734 CMOS

Ovo je industrijski i medicinski modul 1MP 720P OV9734 CMOS endoskopske kamere, koji sadrži osnovni OmniVision OV9734 CMOS senzor slike u boji. Senzor integriše PureCel® stražnju-osvetljenu tehnologiju, a u kombinaciji sa svojom veličinom piksela od 1,75 μm × 1,75 μm i formatom od 1/4-inča, značajno poboljšava -efikasnost senzora svjetlosti i omjer signala-i-šuma (SNR). Čak i u okruženjima sa slabo-osvjetljenjem, može potisnuti šum i reprodukovati fine detalje slike. Senzor podržava izlaz od 1MP piksela, koji odgovara rezoluciji od 720 i maksimalnom brzinom kadrova od 30fps za glatko snimanje u realnom vremenu, i usvaja CSP (Chip Scale Package) kako bi se osigurala minijaturizacija i pouzdanost modula.​
Optička konfiguracija modula uključuje otvor blende F4.0 i vidno polje od 102 stepena, sa ručnim fokusom za precizno snimanje detalja na različitim dubinama polja, i direktnim-snimkom prikaza kako bi se osiguralo da nema izobličenja slike. Objektiv ima prečnik od samo 3,3 mm i integriše LED perle veličine 6 0201- kako bi pružio jednolično svjetlo koje ispunjava tehnologiju, što nadopunjuje tehnologiju PureCel® i poboljšava performanse slike u okruženjima sa slabim-osvjetljenjem. Strukturno, usvaja odvojeni dizajn: povezuje se na DSP ploču preko Type-C interfejsa koristeći MIPI signale, zatim emituje podatke preko USB 5Pin interfejsa na USB 2.0 brzini i podržava UVC protokol za plug-i-funkcionalnost. DSP ploča je opremljena fizičkim dugmetom za snimanje fotografija jednim-klikom, eliminišući potrebu za softverskim radom. Proizvodni proces koristi SMT tehnologiju i AA (Active Alignment) proces kako bi se osigurala preciznost montaže komponenti, a modul je prošao međunarodne certifikate kao što su CE, FCC, RoHS i Reach, što ga čini pogodnim za scenarije primjene u različitim regijama širom svijeta.
