0.3MP BF20A6 4.5mm HD medicinski industrijski endoskopski modul kamere



Uvod:

BF20A6 je 1/10-inčni VGA CMOS senzor slike i kamera i moduli koji uključuje CMOS senzor slike (CIS) i ISP. Proizveden je najnaprednijim svjetskim CIS procesom za ostvarivanje ultra-niskog tamnog šuma, visoke osjetljivosti, velikog dinamičkog raspona i sistema za snimanje slike vrlo male snage. Senzor se sastoji od niza od 640×480 piksela koji ima optički format od 1/10 inča za VGA. Ima integrisana CDS kola za poništavanje šuma, analogni globalni pojačanje i odvojeni R/G/B kontroler pojačanja, automatsku kompenzaciju nivoa crne boje i na-čipu 10-bitni ADC. Theon-chip ISP pruža vrlo glatku AE i preciznu AWB kontrolu. Pruža različite formate podataka, kao što su Bayer RGB, YCbCr 4:2:2. Ima uobičajeno korišteno dvožično serijsko sučelje za host za kontrolu rada cijelog senzora.

Proizvod je sposoban da radi do 30 sličica u sekundi na 12MHz master taktu u VGA modu, uz potpunu korisničku kontrolu nad kvalitetom slike i formatom podataka. Sve potrebne funkcije za obradu slike su takođe programabilne kroz dvožičnu serijsku magistralu.

1. HD kvalitet slike:Koristeći senzor slike iz BYD Semiconductor-a i veliku veličinu piksela od 2,25 μm, modul može snimiti slike visoke{1}}razlučivosti sa bogatim detaljima i niskim šumom čak iu okruženjima sa niskim-osvjetljenjem, sa omjerom signala{3}}/{4}}šumom (SNR) od preko 52dB, čiste i transparentne slike.

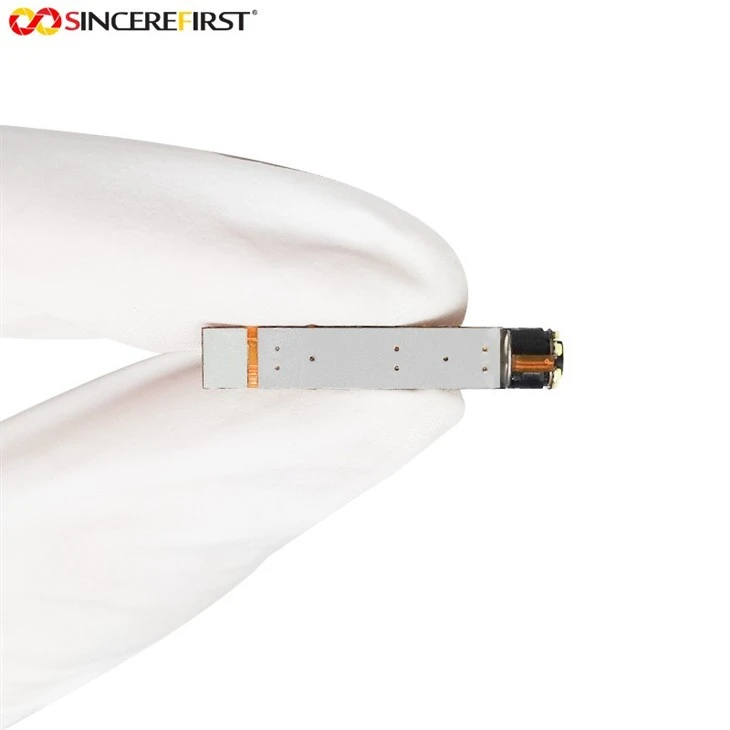

2. Kompaktni integrirani dizajn:Objektiv i senzor imaju integrisani dizajn, formirajući ultra-tanak prednji kraj-prečnika od samo 4,5 mm. Ovaj faktor forme golog modula pruža maksimalnu fleksibilnost i prilagodljivost prostora za integraciju uređaja, omogućavajući lako ugradnju u različite precizne instrumente.​

3. Široki ugao od 120 stepeni-i velika dubina polja:Široki ugao gledanja pokriva veće područje posmatranja, smanjujući mrtve tačke. U kombinaciji sa opsegom dubine polja od 3 mm do 50 mm, mogu se dobiti jasne slike bilo za-pregled izbliza ili za makro posmatranje, bez čestog fokusiranja.​

4. Uniformna punjena rasvjeta i profesionalna proizvodnja:Integriše 6 LED lampi za punjenje, koje, kroz profesionalni optički dizajn, pružaju ujednačeno osvetljenje bez vrućih tačaka. U međuvremenu, SMT tehnologija osigurava pouzdanost električnih veza, a AA proces precizno kalibrira optički centar sočiva i senzora, jamčeći odličan kvalitet slike i stopu prinosa.​

5. Kompatibilnost{0}}besplatna drajvera:Podržava UVC protokol za plug-i-funkcionalnost bez potrebe za dodatnom instalacijom drajvera, kompatibilan sa mainstream sistemima kao što su Windows, Linux i macOS. Potpuno programabilno podešavanje kvaliteta slike, formata podataka, parametara ekspozicije, itd., moguće je postići putem dvožične serijske magistrale, prilagođavajući se različitim zahtjevima aplikacija.​

6. Visoka pouzdanost i međunarodni certifikati:Proizvod je prošao više strogih međunarodnih certifikata uključujući CE, FCC, RoHS i Reach. Zadovoljava visoke standarde u pogledu elektromagnetne kompatibilnosti (EMC), zaštite okoliša i sigurnosti, zadovoljavajući rigorozne zahtjeve medicinskih i industrijskih područja za proizvode.

• Medicinska dijagnostička oprema:ORL (uho, nos, grlo) endoskopi, intra{0}}oralne kamere, bronhoskopi, uretralni cistoskopi, artroskopi, veterinarski endoskopi za kućne ljubimce.​

• Industrijsko ispitivanje bez{0}}razaranja:Endoskopi za inspekciju unutrašnjosti cilindara motora automobila, avio-skopi za inspekciju oštrica, detektori grešaka za precizno livenje, roboti za detekciju korozije cevovoda, endoskopi za pregled energetske opreme.​

• Potrošačka elektronika:Prijenosni vizualni pijukci za uši, pametne kamere za četkicu za zube, uređaji za posmatranje jaružanja cjevovoda u domaćinstvu.​

• Naučno istraživanje i obrazovanje:Mikroskopi za biološke disekcije, sistemi za posmatranje mikrofluidnih čipova, nastavna demonstraciona oprema za unutrašnju strukturu preciznih instrumenata.

1. Da li je modul BF20A6 kompatibilan sa uobičajenim operativnim sistemima?​

Da, podržava UVC protokol za plug-and- upotrebu, kompatibilan sa Windows, Linux i macOS (nije potrebni dodatni drajveri).​

2. Koliki je prečnik sočiva BF20A6 i kakav oblik ima modul?​

Prečnik sočiva je 4,5 mm i isporučuje se kao goli modul sa integrisanim dizajnom.​

3. Može li BF20A6 snimiti jasne slike u uslovima slabog-osvjetljenja?​

Da. Ima 6 integrisanih LED lampi za punjenje (sa ujednačenim-osvjetljenjem-bez vrućih tačaka) i veličinom piksela 2,25μm×2,25μm, omogućavajući jasnu sliku pri slabom-osvjetljenju.​

4. Koje međunarodne certifikate je prošao BF20A6?​

Zadovoljava CE, FCC, RoHS i Reach standarde, u skladu sa EMC, zaštitom okoliša i sigurnosnim zahtjevima.​

5. Da li je BF20A6 pogodan za medicinske uređaje kao što su ORL opsezi?​

Da. Posebno je dizajniran za medicinske scenarije, a primjenjiv je na ENT endoskope, bronhoskope, artroskope, itd.

6. Kolika je radna potrošnja energije BF20A6 u VGA modu?​

Njegova potrošnja energije je manja ili jednaka 70mW kada radi u 30fps VGA modu, sa ultra-niskom snagom (manje ili jednako 180μA) u načinu rada-isključeno.
