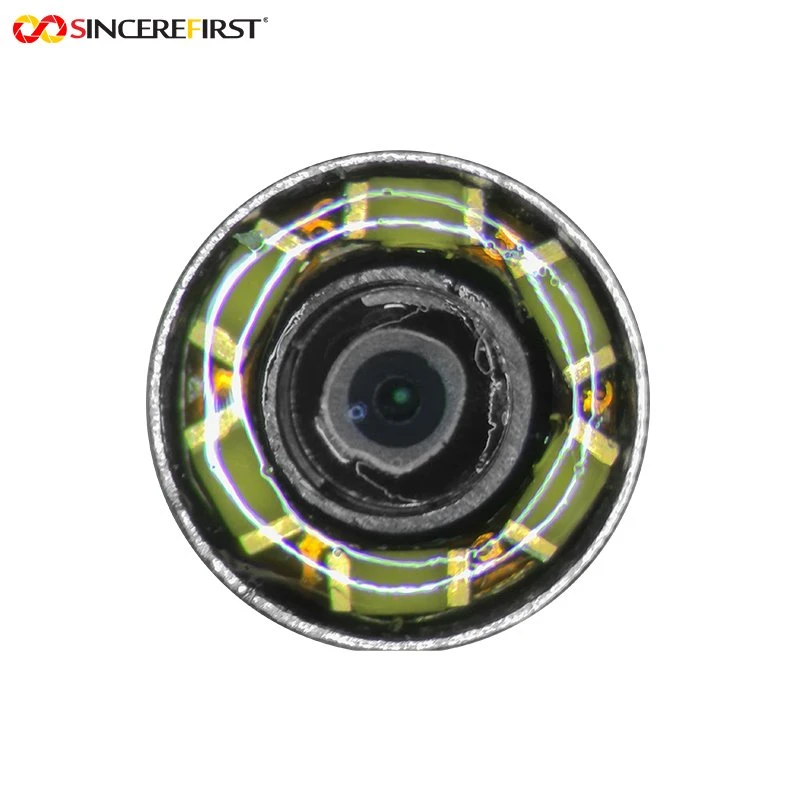

Medicinski bežični BF2013 CMOS Integrirani WiFi endoskopski modul kamere

Ovo je medicinski bežični BF2013 CMOS modul integrirane WiFi endoskopske kamere, integrirano hardversko rješenje dizajnirano posebno za jasne slike u scenarijima mikro-rupa. Njegovo jezgro je opremljeno senzorom slike BF2013, koji ima efektivne piksele od 0,3 MP i stabilno daje slike standardne rezolucije 640x480. U ovoj rezoluciji podržava maksimalnu brzinu kadrova od 30FPS, osiguravajući da nema zamućenja pokreta ili niske latencije tokom dinamičkog posmatranja. Veličina senzora je precizno kontrolisana na 1/31 inča, sa veličinom jedinice piksela od 2,25 μm x 2,25 μm. U kombinaciji sa vidnim poljem od 88 stepeni{16}}širokim uglom, može pokriti širi raspon posmatranja u uskim prostorima uz zadržavanje detaljne jasnoće. Što se tiče performansi snimanja i fokusiranja, modul ima opseg fokusiranja od 20~60 mm i maksimalni prečnik kruga za snimanje od 4,8 mm. Podržava ručno fokusiranje, omogućavajući fleksibilno podešavanje jasnoće prema udaljenosti posmatračkog cilja kako bi se zadovoljile potrebe detekcije na različitim dubinama. Strukturni dizajn usvaja visoko integrisano sve-u- rješenje, sa sočivom od samo 3,5 mm u prečniku i omotanim u čeličnu školjku. Ovo ne samo da osigurava da modul može prodrijeti u uske praznine, već i povećava otpornost sočiva na sudar i habanje kroz čeličnu školjku. U međuvremenu, modul integriše 6 0402- LED dopunska svjetla tipa 6 0402-, koja mogu pružiti ujednačeno dodatno osvjetljenje u prigušenim okruženjima kako bi se izbjegla zamućena slika uzrokovana nedovoljnim svjetlom. Za interfejs, opremljen je standardnim DVP interfejsom, koji obezbeđuje stabilan kanal za prenos podataka. Što je još važnije, modul se može direktno upariti sa namenskom razvojnom pločom i povezati na WiFi ploču preko razvojne ploče, formirajući kompletnu hardversku kombinaciju "modul + razvojna ploča + WiFi ploča". Podržava dvije metode povezivanja: može se povezati s mobilnim telefonima ili računarima bežično putem WiFi-a ili se povezati direktno s terminalnim uređajima, zadovoljavajući potrebe korištenja u različitim scenarijima. Proizvodni proces striktno usvaja SMT i AA (Active Alignment) procese kako bi se osigurala tačnost montaže svake komponente modula, garantujući konzistentnost proizvoda i dugoročnu-stabilnost iz izvora.
